我找到了以下文章:

原文:如何使用蓝牙通过 Arduino 微控制器控制无人机

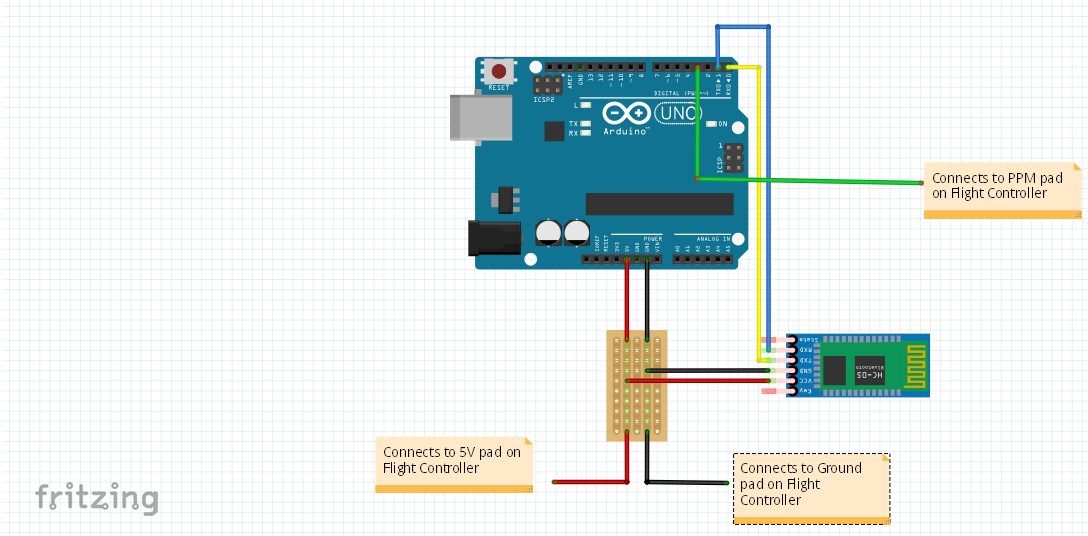

这个文章的思路是,用arduino充当接收机,用PPM信号控制无人机。下图是该文章的插图,第一幅插图是展示接线,第二幅插图是展示与飞控的连接,第三幅插图展示与Arduino的连接。

测试视频:https://www.youtube.com/watch?v=k0k4KmnM2nE


原文:使用Arduino简单生成S.Bus

这个文章是讨论将arduino信号变为sbus信号。

你有没有注意到我最近经常写关于无线电的文章?没错,这并非巧合。我正在做的项目的正式介绍会在接下来的几天里发布,但现在我只想说,这是一款中程、廉价、DIY的无人机无线电链路。我所说的中程是指最远5公里的距离。因此,它的定位将介于2.4GHz系统和像DragonLinkTBS Crossfire这样的正式LRS系统之间。

言归正传。我发现网上关于如何使用 Arduino 生成 S.Bus 的信息很少。好吧,虽然有一些库可以读取Futaba S.Bus协议,比如mikeshub/FUTABA_SBUSzendes/SBUS,但我找到的唯一一个简化的库是bolderflight/SBUS。可惜它只适用于Teensy设备。所以,经过几个小时的辛苦工作,阅读了OpenTXMultiWii、INAV 的代码,阅读了RcGroups,并在 Konstantin Sharlaimov(INAV 数字实体)的最终帮助下,我得到了:

使用 Arduino 以简单的方式生成 S.Bus 数据包

但首先,有几个简单的事实:

  • S.Bus 协议在硬件层面是反向的。这意味着,Arduino 无法在没有额外逆变器的情况下直接与其他 S.Bus 设备通信。例如这个
  • 对于大多数现代飞行控制器来说,逆变器可能并非必需,只要飞行控制器能够禁用板载逆变器即可。F1 和 F4 根本没有内置逆变器,因此可以直接使用任何 UART。对于 F3 和 F7,INAV/Betaflight 可以通过软件禁用逆变器。
  • Futaba S.Bus 在“FASSTest 18CH”协议中编码了 16 个 RC 通道和 2 个数字通道(开/关)
  • S.Bus 使用 11 位对每个 RC 通道进行编码
  • 在内部,通道值映射为:
    • -100% = 173(相当于PWM伺服信号中的1000)
    • 0% = 992(相当于PWM伺服信号中的1500)
    • 100% = 1811(相当于PMW伺服信号中的2000)
  • 串行端口必须配置为100000bps,SERIAL_8E2(8位,偶数,2个停止位)
  • 故障安全状态通过单个标志字节传输
  • 一个 S.Bus 数据包占用 25 个字节
  • 每15ms传输一帧(FASSTest 18CH模式)

我希望上面的代码足够简单。setup该方法以正确的模式初始化串口Serial.begin(100000, SERIAL_8E2);,并loop每 15 毫秒编码和发送一次 S.Bus 帧。数据包编码可以采用更好的方式,但至少它能正常工作!
